解決方案時間：2023/2/28 17:13:26 作者：徽力智 點擊：次
將扭矩傳感器的應變計安裝在無任何外力作用、不受約束的試件上，當環境溫度發生變化時，其電阻值也將隨之改變(指示應變)，這種變化稱為熱輸出。熱輸出是由于扭矩傳感器中應變計敏感柵材料的電阻溫度系數和敏感柵材料以及被測試件材料之間的線膨脹系數的差異共同作用、迭加產生的結果，故可由以下公式表示:
St=〔αg/K)+(βs、-βg]△t 式中αg、βg
分別為扭矩傳感器應變計敏感柵材料的電阻溫度系數和線膨脹系數，K為應變計的靈敏系數， αg、為試件的線膨脹系數， △t為偏離參考溫度的相對溫度變化量。
普通扭矩傳感器應變計的熱輸出往往很大，如圖所示。熱輸出是靜態應變測量中最大的誤差源，并且熱輸出分散也會隨著熱輸出值的增大而增大。在測試環境存在溫度梯度或瞬變時，這種差異就更大。因此，理想的情況是應變計的熱輸出值趨千零，滿足這一要求的應變計稱為度自補償應變計。

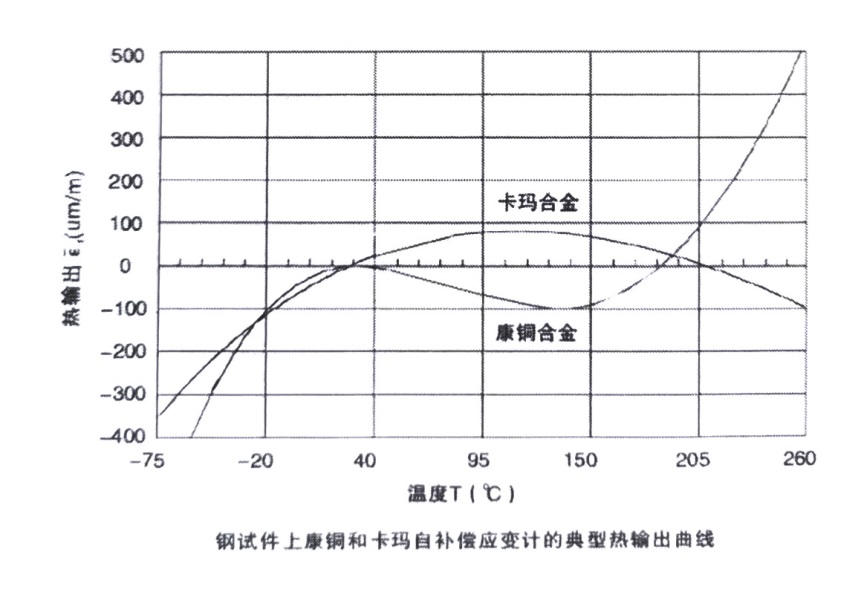

通過調整扭矩傳感器應變計的敏感柵材料的合金成分配比、改變冷扎成型壓縮率以及適當的熱處理，可以使敏感柵材料的內部晶體結構重新組合， 改變其電阻溫度系數，從而使扭矩傳感器應變計的熱輸出值趨千零，實現對彈性體或試件材料的溫度自補償功能，滿足高精度應力分析和傳感器生產的要求。 圖中給出了康銅、卡瑪自補償應變計的典型熱輸出曲線，在-20-+250"C溫度范圍內， 它們的熱輸出很小。
